چگونه فایل طراحی مناسب برای حکاکی فایبر بسازیم؟
اگر تجربه کار با دستگاه لیزر فایبر را داشته باشید، حتماً می‌دانید که کیفیت خروجی تا حد زیادی به کیفیت فایل طراحی بستگی دارد.
بسیاری از کاربران تازه‌کار، تصور می‌کنند نرم‌افزار لیزر می‌تواند هر فایلی را به‌خوبی حکاکی کند. اما واقعیت این است که اگر فایل طراحی به‌درستی آماده نشده باشد، حتی پیشرفته‌ترین دستگاه‌ها هم نمی‌توانند نتیجه‌ی مطلوبی ارائه دهند.
در این آموزش گام‌به‌گام، یاد می‌گیرید چطور یک فایل طراحی کاملاً بهینه، سبک، دقیق و قابل استفاده برای حکاکی فایبر بسازید. از انتخاب نرم‌افزار و تنظیمات خطوط گرفته تا خروجی مناسب برای نرم‌افزارهایی مانند EZCAD، همه چیز را با مثال و چک‌لیست بررسی می‌کنیم.
پس اگر می‌خواهید طرح‌های شما تمیز، دقیق و حرفه‌ای روی فلز یا پلاستیک ظاهر شود، تا انتهای این مقاله با ما بمانید.
🟢 1. اهمیت فایل طراحی در کیفیت حکاکی فایبر
کیفیت حکاکی فایبر فقط به قدرت دستگاه یا نوع فلز بستگی ندارد؛
نقشه‌ی مسیر لیزر در فایل طراحی، تعیین می‌کند که پرتو لیزر دقیقاً کجا حرکت کند، با چه زاویه‌ای و با چه تراکمی از خطوط سطح را حکاکی کند.
اگر فایل طراحی دارای خطوط اضافی، گوشه‌های باز، یا فرمت اشتباه باشد:
• طرح نهایی دچار شکستگی یا دوبل لاین می‌شود.
• زمان حکاکی افزایش می‌یابد.
• دستگاه در بخش‌هایی از طرح متوقف یا کند عمل می‌کند.
بنابراین اولین گام برای حکاکی حرفه‌ای، ساخت یک فایل تمیز و وکتور استاندارد است.
🟢 2. انتخاب نرم‌افزار مناسب برای طراحی
نرم‌افزارهای زیادی برای طراحی فایل مارکینگ وجود دارند، اما همه برای فایبر مناسب نیستند. در ادامه بهترین‌ها را معرفی می‌کنیم:
نرم‌افزار مزایا مناسب برای
CorelDRAW رابط کاربری ساده، پشتیبانی از خروجی DXF و AI کاربران مبتدی و نیمه‌حرفه‌ای
Adobe Illustrator کنترل دقیق روی خطوط و منحنی‌ها طراحان گرافیکی حرفه‌ای
AutoCAD دقت بالا برای طراحی صنعتی طرح‌های مهندسی و فنی
EZCAD (طراحی مستقیم) ادغام مستقیم با دستگاه فایبر ویرایش سریع و تنظیم مستقیم برای مارکینگ
🔸 نکته: اگر تازه‌کار هستید، شروع با CorelDRAW بهترین گزینه است چون ساده، دقیق و سازگار با EZCAD است.
🟢 3. ساخت فایل وکتور استاندارد برای حکاکی
فایل‌های تصویری (مانند PNG یا JPG) برای مارکینگ مناسب نیستند، چون دستگاه لیزر فقط خطوط و مسیرهای وکتور را تشخیص می‌دهد.
مراحل ساخت فایل وکتور:
1. طرح خود را در نرم‌افزار (مثلاً CorelDRAW) باز کنید.
2. در صورت استفاده از عکس، آن را به وکتور تبدیل کنید (Trace Bitmap در Corel).
3. مطمئن شوید تمام خطوط بسته (Closed Path) هستند.
4. خطوط اضافی، نقاط تکراری یا جزئیات ریز را حذف کنید.
5. در پایان، فایل را با فرمت DXF، PLT یا AI ذخیره کنید.
💡 مثال واقعی:
اگر لوگوی شرکت را برای حکاکی می‌خواهید، لوگو را در قالب وکتور (AI یا SVG) دریافت کنید. سپس با دستور Convert to Curves آن را آماده خروجی کنید تا در EZCAD مشکلی ایجاد نشود.
🟢 4. نکات کلیدی در طراحی فایل فایبر مارکینگ
🔸 4.1 تنظیم ضخامت خطوط (Stroke Width)
در طراحی فایل برای حکاکی، ضخامت خطوط باید ۰.۰۰۱ میلی‌متر یا کمتر باشد. خطوط ضخیم‌تر باعث می‌شوند لیزر مسیر را دوباره طی کند و طرح بیش از حد سوخته یا دوبل شود.
✅ توصیه: همیشه خطوط را با رنگ مشکی و بدون Fill (پرشدگی) طراحی کنید. پر کردن داخل شکل را در EZCAD انجام دهید، نه در فایل طراحی.
🔸 4.2 استفاده از فونت‌های مناسب
برخی فونت‌ها پس از خروجی‌گیری، دچار شکستگی یا جداشدگی می‌شوند.
📌 فونت‌های پیشنهادی برای مارکینگ:
• Arial
• Calibri
• Verdana
• Roboto (برای مارک صنعتی)
💡 اگر از فونت فارسی استفاده می‌کنید، حتماً متن را به Curve تبدیل کنید (در Corel با Ctrl+Q).
🔸 4.3 حذف جزئیات غیرضروری
هر نقطه اضافی یعنی حرکت اضافه برای لیزر.
در طراحی‌های پیچیده، سعی کنید جزئیات را ساده‌تر کنید تا دستگاه در مدت زمان کوتاه‌تر با دقت بالاتری حکاکی کند.
✳️ نکته طلایی:
اگر طرح شامل سایه یا گرادیان است، آن را حذف کنید یا به خطوط ساده تبدیل کنید، چون لیزر نمی‌تواند سایه را بخواند.
🟢 5. فرمت‌های پیشنهادی برای خروجی طراحی
برای نرم‌افزار EZCAD یا سایر نرم‌افزارهای مارکینگ، بهترین فرمت‌ها عبارتند از:
فرمت نوع فایل مزایا موارد استفاده
DXF وکتور صنعتی دقت بالا، سبک برای Corel و AutoCAD
PLT مسیر HPGL اجرای مستقیم در EZCAD برای طرح‌های متنی و لوگو
AI Adobe Illustrator حفظ منحنی‌ها و جزئیات برای طراحی‌های گرافیکی
SVG وکتور عمومی قابل استفاده در اکثر نرم‌افزارها انتقال میان برنامه‌ها
💡 اگر از CorelDRAW استفاده می‌کنید، پیشنهاد می‌شود خروجی PLT بگیرید تا در EZCAD بدون تغییر مقیاس باز شود.

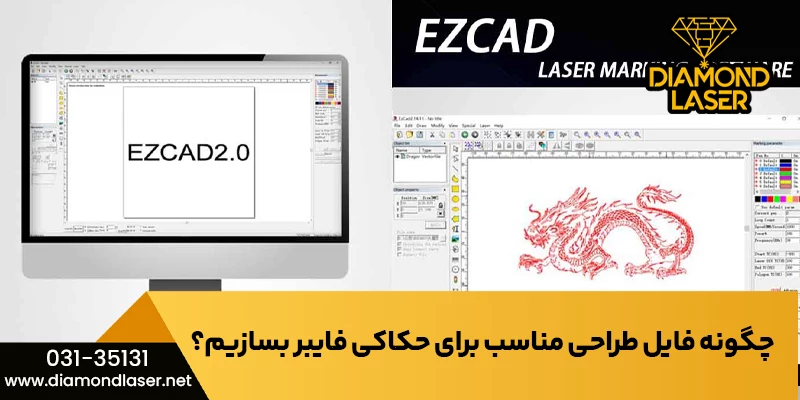

🟢 6. آماده‌سازی فایل در نرم‌افزار EZCAD
بعد از ساخت فایل طراحی، حالا باید آن را در EZCAD باز کرده و آماده مارکینگ کنید.
مراحل:
1. باز کردن نرم‌افزار و وارد کردن فایل (Import → DXF / PLT).
2. بررسی مقیاس و موقعیت طرح روی سطح کار.
3. انتخاب گزینه Hatch برای پر کردن داخل شکل‌ها.
4. تنظیم پارامترهای لیزر:
• Power
• Speed
• Frequency
5. اجرای تست اولیه روی قطعه‌ی مشابه (Test Mark).
📌 چک‌لیست قبل از مارکینگ:
مورد وضعیت
خطوط بسته و بدون شکستگی ✅
ابعاد مطابق قطعه ✅
ضخامت خطوط کمتر از ۰.۱ میلی‌متر ✅
متن به Curve تبدیل شده ✅
پر شدن با Hatch در EZCAD ✅
🟢 7. جدول مقایسه فرمت‌ها و نکات نهایی
نرم‌افزار طراحی فرمت خروجی پیشنهادی دقت انتقال سرعت پردازش در EZCAD مناسب برای
CorelDRAW PLT عالی سریع لوگو، متن
Illustrator AI / DXF بسیار بالا متوسط طرح‌های هنری
AutoCAD DXF دقیق بالا طرح‌های مهندسی
EZCAD (داخلی) EZD مستقیم بسیار سریع نمونه‌سازی سریع
🟢 8. پرسش‌های متداول
سؤال ۱: آیا می‌توان از فایل JPG یا PNG برای مارکینگ استفاده کرد؟
✅ پاسخ: خیر. این فایل‌ها پیکسلی هستند و دستگاه فایبر فقط خطوط وکتور را می‌خواند. باید ابتدا به وکتور تبدیل شوند.
سؤال ۲: اگر فایل DXF باز نشود چه کنم؟
✅ پاسخ: گاهی در نسخه‌های جدید AutoCAD فایل‌ها با تنظیمات خاص ذخیره می‌شوند. فایل را به نسخه پایین‌تر (مثلاً 2007) ذخیره کنید.
سؤال ۳: آیا لازم است ضخامت خطوط در نرم‌افزار تنظیم شود؟
✅ پاسخ: نه. ضخامت فقط برای نمایش است. لیزر همیشه از وسط خط عبور می‌کند، پس مقدار Stroke فقط در طراحی اهمیت دارد، نه در حکاکی.
سؤال ۴: چرا نوشته‌ها در EZCAD به‌هم‌ریخته‌اند؟
✅ پاسخ: چون فونت در فایل ذخیره نشده یا متن به Curve تبدیل نشده است. همیشه قبل از خروجی، متن را Curve کنید.
سؤال ۵: آیا می‌توان فایل‌های طراحی سه‌بعدی (3D) را حکاکی کرد؟
✅ پاسخ: بله، اما فقط در صورتی که به مسیرهای دو‌بعدی تبدیل شده باشند. فایبرمارکینگ سطحی است و عمق محدود دارد.
🟢 9. جمع‌بندی و نتیجه‌گیری
فایل طراحی، قلب فرآیند مارکینگ فایبر است. اگر این فایل درست و اصولی ساخته شود، دستگاه با دقت و سرعت بالا کار می‌کند و خروجی نهایی حرفه‌ای خواهد بود.
در این مقاله یاد گرفتید:
• چه نرم‌افزارهایی برای طراحی فایل مناسب‌اند،
• چگونه خطوط، فونت‌ها و جزئیات را تنظیم کنید،
• و چگونه خروجی استاندارد برای EZCAD بسازید.
یادتان باشد: هرچه فایل شما تمیزتر باشد، کیفیت حکاکی شما بالاتر خواهد بود.
