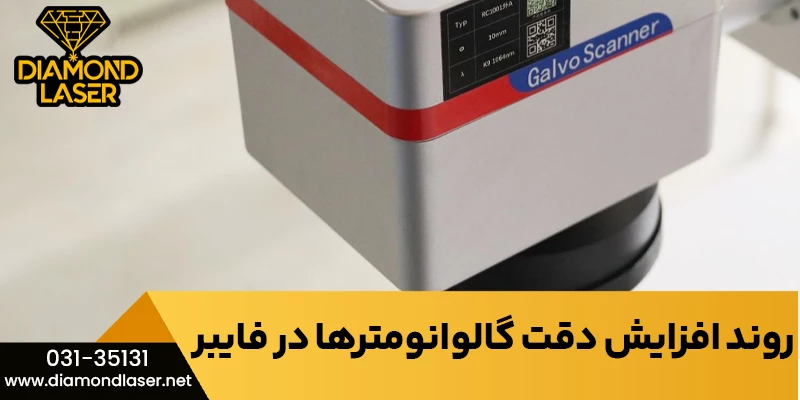

روند افزایش دقت گالوانومترها در فایبر
روند افزایش دقت گالوانومترها در فایبر
چگونه تکنولوژی حکاکی لیزری دقیق‌تر شد؟
مقدمه
در دنیای فایبر لیزر مارکینگ، همه چیز از دقت آغاز می‌شود. مهم نیست دستگاه شما چند وات توان دارد یا روی چه متریالی می‌نویسید—اگر گالوانومتر دستگاه دقیق نباشد، خروجی شما هرگز حرفه‌ای نخواهد بود.
گالوانومترها در حقیقت «چشم و دست» دستگاه فایبر هستند؛ قطعه‌ای حیاتی که وظیفه هدایت پرتو لیزر را بر عهده دارد. هرچه دقت، سرعت، زاویه حرکتی و پایداری این قطعه افزایش یابد، کیفیت مارکینگ نیز پیشرفت می‌کند.
در سال‌های اخیر، پیشرفت‌های بزرگی در طراحی، ساخت و کنترل گالوانومترها اتفاق افتاده که باعث شده دستگاه‌های فایبر از هر زمان دیگری سریع‌تر، دقیق‌تر و قابل اعتمادتر شوند.
گالوانومتر چیست و چرا این‌قدر مهم است؟
گالوانومتر یا گالو (Galvo) مجموعه‌ای از موتورهای بسیار سریع است که با چرخاندن آینه‌های کوچک، مسیر پرتو لیزر را کنترل می‌کند. هر حرکت کوچک، حتی در حد چند میکرون، روی کیفیت خروجی تأثیر مستقیم دارد
وظایف اصلی گالوانومتر
هدایت پرتو لیزر روی سطح
کنترل سرعت اسکن
ایجاد خطوط مستقیم و منحنی‌های دقیق
اجرای الگوها، کدها و اشکال هندسی پیچیده
اگر گالوانومتر کند، ناپایدار یا بی‌دقت باشد، خروجی این‌طور می‌شود:
لبه‌های دندانه‌دار
عدم تطابق خطوط
کج شدن بارکدها
تار شدن نوشته‌ها
به همین دلیل، دقت گالوانومتر = کیفیت نهایی مارکینگ
عوامل تعیین‌کننده دقت گالوانومتر
رزولوشن سنسور زاویه‌ای
موتورهای گالو با کمک سنسورهای موقعیت کار می‌کنند. هرچه رزولوشن این سنسورها بیشتر باشد:
خطاهای زاویه‌ای کمتر می‌شود
انحراف پرتو پایین می‌آید
خطوط دقیق‌تر شکل می‌گیرند
سرعت پاسخ موتور
گالوانومترهای حرفه‌ای سرعت پاسخ بسیار بالا دارند. این موضوع امکان مارکینگ سریع بدون لرزش یا انحراف را فراهم می‌کند
کیفیت آینه‌ها
آینه سبک، مقاوم و با پوشش ضدحرارت باعث می‌شود:
پرتو دقیق‌تر منعکس شود
انرژی لیزر از دست نرود
خطای مکانیکی کاهش یابد
سیستم کنترل و درایور
درایورهای نسل جدید با الگوریتم‌های هوشمند، لرزش را در لحظه اصلاح می‌کنند و حرکت نرم‌تر و دقیق‌تر می‌شود
روند افزایش دقت گالوانومترها در سال‌های اخیر
ارتقای سنسورهای موقعیت‌یابی
گالوانومترهای قدیمی از سنسورهای مغناطیسی ساده استفاده می‌کردند که محدودیت رزولوشن داشتند. نسل جدید از سنسورهای اپتیکال با رزولوشن بسیار بالا بهره می‌برد.
نتیجه؟
افزایش ۲۰ تا ۳۰ درصدی دقت
کاهش انحراف پرتو در اسکن‌های سرعت بالا
بهبود درایورها و افزایش فرکانس کنترل
درایورهای جدید با فرکانس بالاتر کار می‌کنند؛ یعنی سرعت پردازش زاویه‌ها بیشتر شده است.
نمونه تأثیر:
در اسکن یک QR Code با سرعت بالا، خطوط پله‌ای یا دندانه‌دار دیده نمی‌شود.
آینه‌های سبک‌تر و سریع‌تر
طراحی جدید آینه‌ها با مواد کامپوزیتی و پوشش‌های مقاوم باعث شده:
وزن آینه‌ها کاهش یابد
سرعت حرکت افزایش پیدا کند
خطا در تغییر جهت کاهش یابد
الگوریتم‌های هوشمند اصلاح حرکت
در نسل جدید گالوانومترها استفاده می‌شود:
اصلاح لرزش لحظه‌ای
پیش‌بینی مسیر آتی
جبران خطاهای دمایی
این الگوریتم‌ها باعث افزایش دقت خروجی در مارکینگ‌های پیچیده می‌شوند.
۴. تفاوت گالوانومترهای قدیمی و جدید
گالوانومترهای قدیمی:
سرعت پایین
خطای زاویه‌ای زیاد
آینه‌های سنگین
کنترل ساده و بدون جبران خطا
مشکل در مارکینگ بارکد و دیتاماتریکس
گالوانومترهای جدید:
رزولوشن بسیار بالا
راندمان حرکتی عالی
سازگار با سرعت‌های بالا
مناسب برای بارکدهای فوق‌دقیق
خطا کمتر از ۰.۰۰۱ میلی‌متر
تکنولوژی‌های نوین مؤثر بر دقت گالوانومتر
سیستم‌های فیدبک نوری
این سیستم‌ها میزان انحراف پرتو را در همان لحظه تصحیح می‌کنند
الگوریتم‌های جبران حرارتی
گالوانومتر هنگام کار گرم می‌شود؛ این گرما می‌تواند دقت را کاهش دهد. سیستم جبران حرارتی از این خطا جلوگیری می‌کند
درایورهای دیجیتال با کنترل PID پیشرفته
این کنترلرها حرکت گالو را کاملاً نرم و بدون لرزش می‌کنند
قابلیت اسکن میدان گسترده
در دستگاه‌های جدید، حتی در گوشه‌های میدان کاری، دقت حفظ می‌شود
خطاهای رایج گالوانومتر و روش‌های رفع آن
خطاهای رایج:
خطای زاویه‌ای
اعوجاج در گوشه‌ها
تاخیر حرکتی
لرزش در سرعت‌های بالا
راهکارها:
کالیبراسیون منظم
استفاده از لنزهای F-Theta باکیفیت
افزودن سیستم خنک‌کننده بهتر
تنظیم دقیق پارامترهای اسکن در نرم‌افزار EZCAD یا مشابه
مزایا و محدودیت‌های گالوانومترهای دقیق
مزایا
امکان مارکینگ فوق‌دقیق
مناسب کدهای کوچک و جزئیات بالا
افزایش کیفیت خروجی
سرعت بالا بدون افت کیفیت
محدودیت‌ها
قیمت بالاتر
نیاز به اپراتور متخصص
حساسیت بیشتر به ضربه و دما
جدول مقایسه نسل‌های قدیم و جدید گالوانومتر
ویژگی نسل قدیم نسل جدید رزولوشن سنسورپایین بسیار بالا سرعت اسکن متوسط زیاد دقت مارکینگ متوسط عالی سازگاری با بارکد ضعیف کامل ماندگاری آینه پایین بالا
جمع‌بندی
روند افزایش دقت گالوانومترها در سال‌های اخیر نقش بزرگی در پیشرفت دستگاه‌های فایبر داشته است. از سنسورهای جدید تا الگوریتم‌های پیشرفته، همه این فناوری‌ها باعث شده‌اند خروجی مارکینگ تمیزتر، دقیق‌تر و سریع‌تر باشد.
در نتیجه، اگر قصد خرید دستگاه فایبر دارید یا در صنعت مارکینگ فعالیت می‌کنید، توجه ویژه به نوع گالوانومتر یکی از مهم‌ترین بخش‌های انتخاب دستگاه است.
اگر قصد خرید دستگاه فایبر، ارتقای گالوانومتر یا دریافت مشاوره تخصصی درباره انتخاب بهترین مدل برای کسب‌وکارتان دارید، همین حالا با ما ارتباط بگیرید.
031-35131
پرسش‌های متداول
۱. آیا دقت گالوانومتر روی کیفیت بارکد تأثیر دارد؟
بله، دقت کم باعث می‌شود بارکد درست اسکن نشود یا خطوط آن دچار لرزش شود.
۲. آیا می‌توان گالوانومتر قدیمی را ارتقا داد؟
در بیشتر موارد خیر، چون طراحی موتور و سنسور قابل تغییر نیست؛ اما می‌توان درایور یا آینه‌ها را بهبود داد.
۳. گالوانومتر چند سال عمر می‌کند؟
با استفاده صحیح و خنک‌کاری مناسب معمولاً بین ۵ تا ۷ سال عمر مفید دارد.
